01

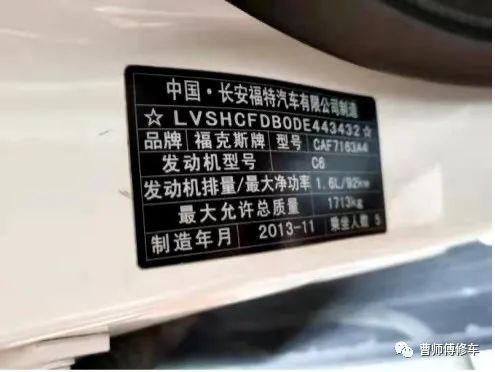

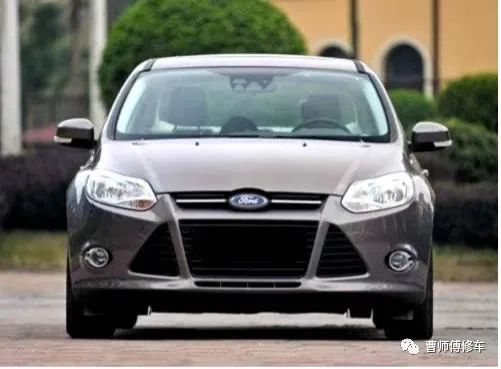

车辆信息
车型：13款福克斯
生产日期：2013年11月
发动机排量：1.6L
行驶公里数：113563
VIN:LVSHCFDBODE44XXXX
![图片[1]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-5c1cf667d80c5c40dce483ca6fd0eb7c.jpeg)
![图片[2]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-62a286432ac83904ca5c612f985d783d.jpeg)
02
故障现象
故障灯点亮，加不起油门。

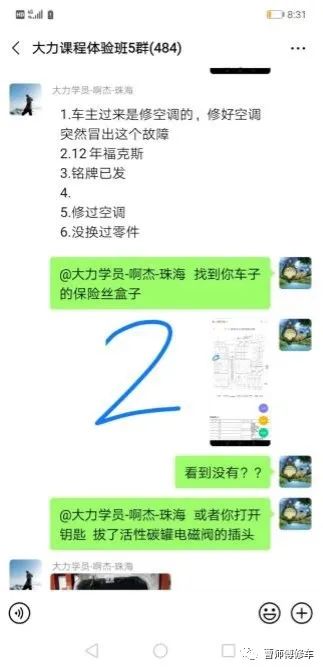

此学员看到加不起油门后，由于他对电路都不懂，所以他简单查了查保险丝，看到试灯都是亮的，下一步就不知道该怎么修了，于是到群里寻求我的帮助。
![图片[3]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-c339d6316d2594764557dad3f0fc0556.jpeg)
04
故障诊断
此学员看到加不起油门后，由于他对电路都不懂，所以他简单查了查保险丝，看到试灯都是亮的，下一步就不知道该怎么修了，于是到群里寻求我的帮助。
试车验证
笔者让他先恢复一切，以便自己从头到尾看一下故障现象，看看有没有漏了什么蛛丝马迹。所有东西装回之后，他发动着车子，给我拍了1个视频。视频中可以看到这个车子发动着了，他用脚踩油门，最多只能踩到1800转，始终上不了2000转。而且仪表中始终故障灯点亮。

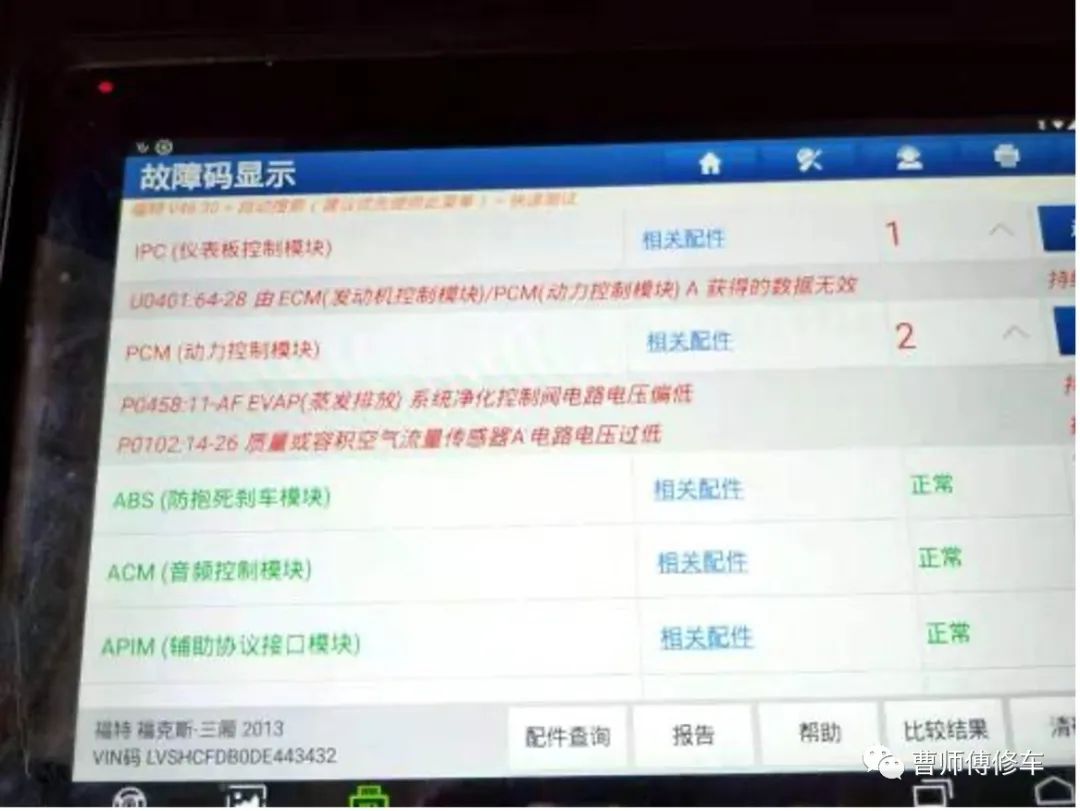

读取故障码
故障码为：
P0458：蒸发排放系统净化控制阀电路电压偏低
P0102：质量或空气流量计传感器A电路电压过低
![图片[4]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-2ca01ba4face1fa102c6f01ba6873268.jpeg)
05
故障分析
从故障码中可以看出，此车PCM系统中的故障码中的两个传感器都报传感器电压低，而且无法清除。导致故障码清除不掉的原因有：
1：蒸发排放电磁阀的正极断路或者虚接
2：空气流量计的供电断路或者虚接
3：空气流量计和蒸发排放电磁阀的公用供电损坏
4：蒸发排放电磁阀和空气流量计的节点断路或虚接

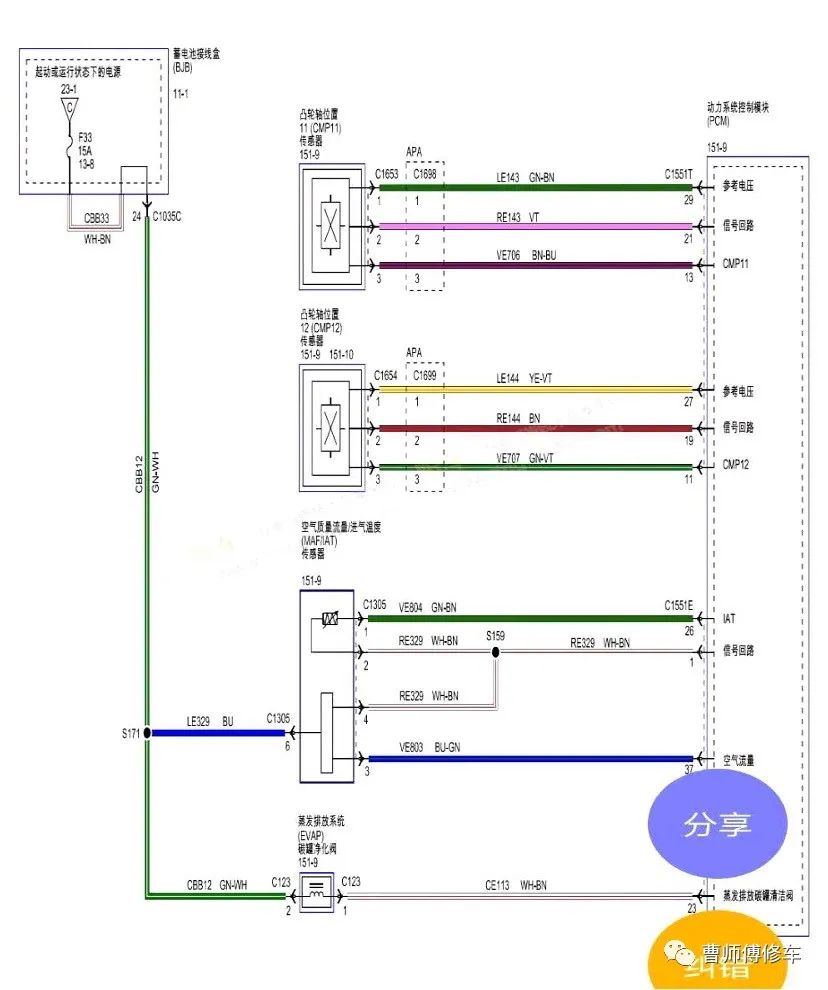

遂找到电路图，看一下每一根线子都是来自哪里：
![图片[5]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-2a6b25ef672bd26b827e197dff148a4e.gif)
![图片[6]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-1c59c759ba9852a52dec8e7095048031.jpeg)
![图片[8]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-e31536c1e6c612c18a440391579a777c.jpeg)
![图片[10]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-40166f47077723d2d2965d24feda7dbc.jpeg)
06
故障排除

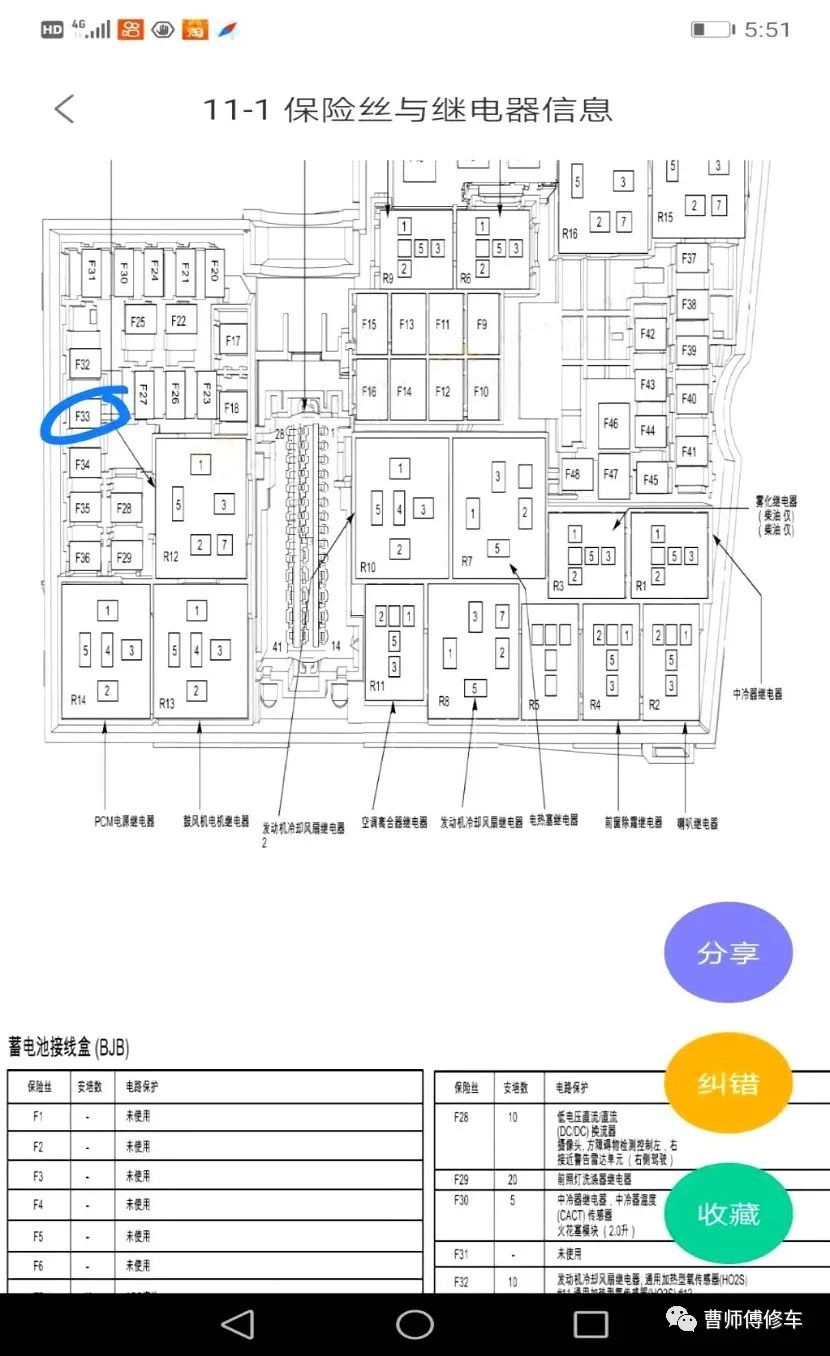

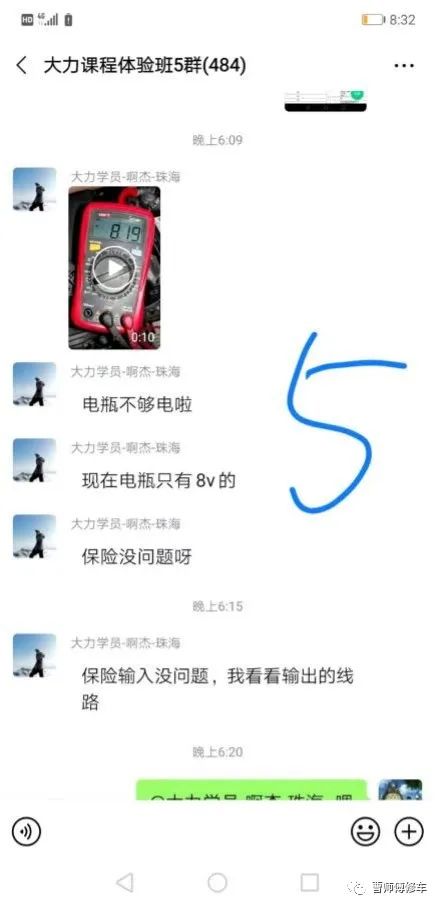

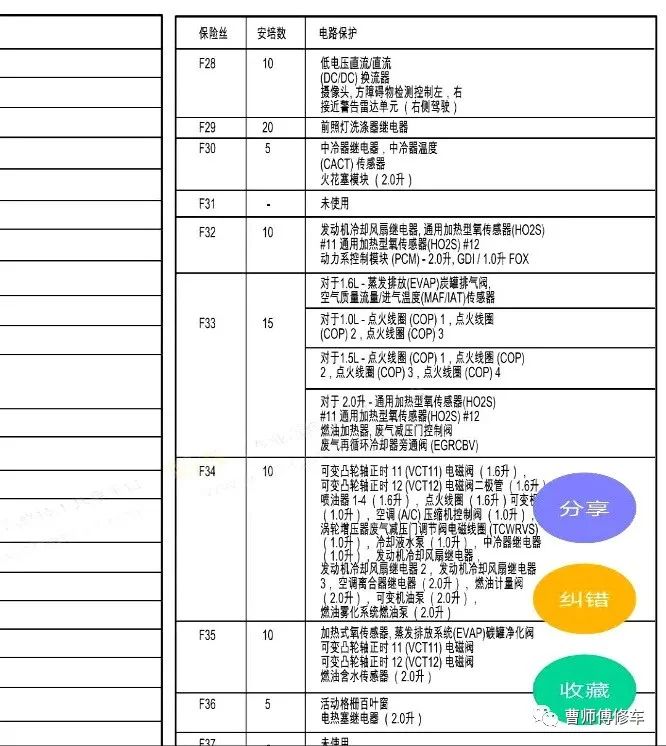

从图中可以看出，蒸发排放电磁阀和空气流量计是经过一个S171节点然后来到保险丝盒子内，他们共用的保险丝是蓄电池保险丝盒子里的F33保险丝。那么故障原因就一步步锁定在F33保险丝损坏，F33保险丝下游的线子断了以及S171节点断路这三个。于是先让对方打开钥匙把F33保险丝用功率试灯测一下，对方说保险丝没有爆。
![图片[11]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-a9c76b8a5ac8db7d459fa9620467c1f6.jpeg)

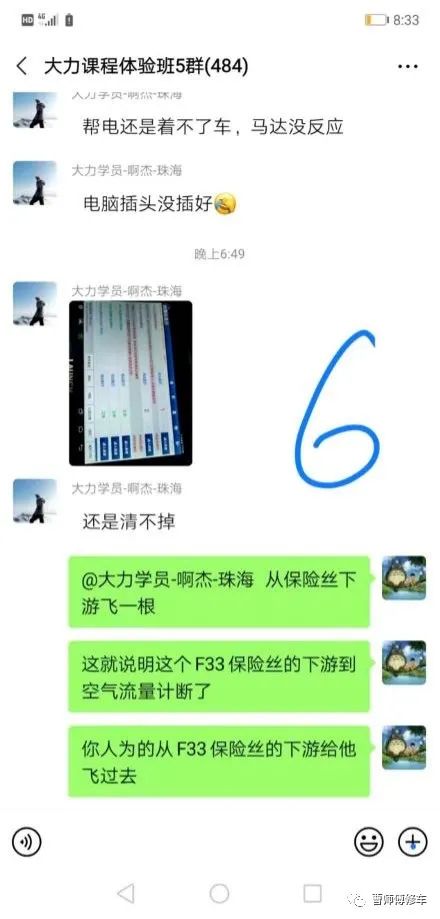

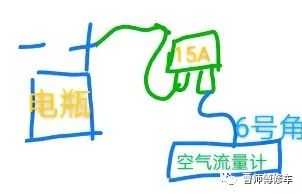

既然保险丝没有爆，那就说明是保险丝的下游出了问题，于是让对方直接从电瓶正极拉一个电线中间串联一个15安培保险丝，给空气流量计供电。
![图片[12]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-442cc13e7fc8f1ab7b08492862463a6a.jpeg)
![图片[13]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-17875837b97b9bbb87aa9845d0d08854.jpeg)

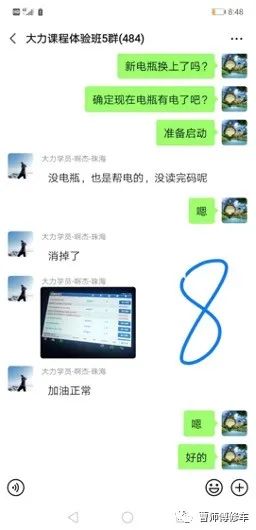

20分钟之后，对方说按照我给的图，他一步一步接好之后，故障码可以清楚了，然后加油门，油门可以加起来了。
![图片[14]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-b7b9cd014e73802f847e9f3d232227d6.jpeg)

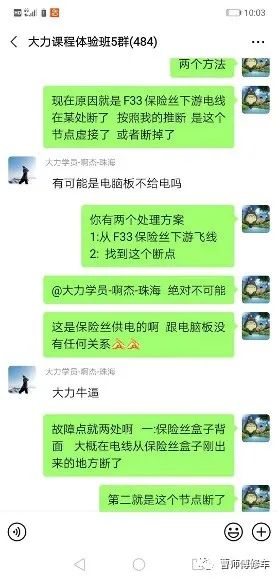

可是这样只是暂时把故障排除了，却并没有排除故障真正原因。如果不找到真正原因把它排除掉的话，会存在安全隐患。于是又仔细的研究了一下电路图，告诉了学员我认为最有可能断路的地方：一是保险丝盒子出来的地方，二是蒸发排放电磁阀和空气流量计公用的S171节点这个地方，告诉了他之后，他就自己找故障点了。
![图片[15]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-64cb0a2ae9acae2aa9f4801d9dce5f90.jpeg)

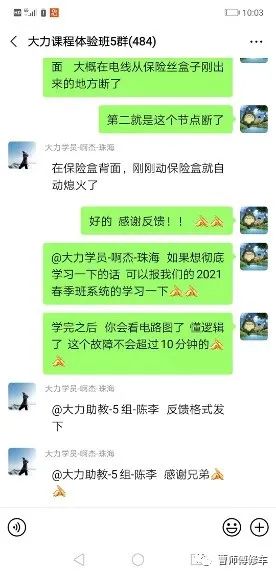

过了10几分钟之后，对方跟我说，他轻轻晃动保险丝盒子，车子直接熄火了，故障码还是这两个，说明我的验证是正确的，就是保险丝盒子出来线子的地方虚接导致的故障。至此，加不起油门，以及故障灯点亮，并且故障码始终清除不掉的故障真正原因彻底找到，故障排除！
![图片[16]-13年福克斯故障灯点亮 加不起油门-蛙趣网](https://wapq.cn/wp-content/uploads/2025/04/frc-1944d302f7a77cada1a064079f6bf73c.jpeg)
07
故障总结
车辆出现故障时，一定要搞懂控制逻辑再下手。这就需要我们平时多学习多充电，既要学会看懂电路图，还要知道供电的走向，供电的逻辑，这样到用的时候就事半功倍了。只有技术越钻越透了，做到读书破万卷，下笔如有神了。才不会出现出故障时东测测西测测，最后还束手无策，四处求人的情况。衷心的希望我们汽修从业人员越来越好！
